產品型號：YHSJ-J
YHSJ-J打滑開關技術指標
工作電壓：AC180-240V 或DC24V
工作電流：30mA
觸點容量：10A / AC220V
觸點數量：2組
轉速范圍：20-4500 rpm
控制方式：欠速 或 超速 （兩者同時具備）
可控制范圍：欠速 0-90% , 超速 110%-190%
感應面檢測距離: 0-25mm
防護等級：IP67
工作原理
YHSJ-J打滑開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。 需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，經放大，然后進行計數。其計數值與預置數比較，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，執行電路輸出相應的開關信號。
二、結構特征

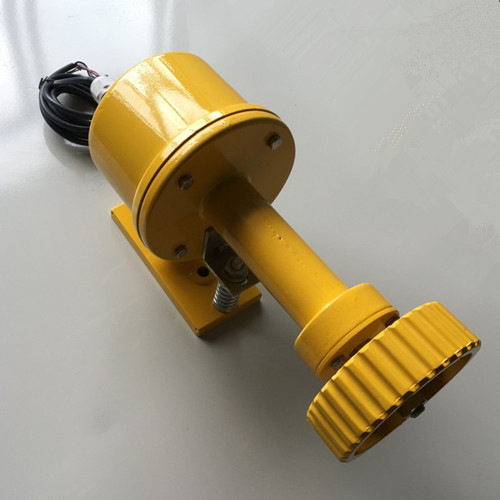

1、本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能；
2、本機內開關采用常閉型，若帶速低于正常速度80%即可跳閘或停機。
適用場所
適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業
