產品型號：HG-SJ

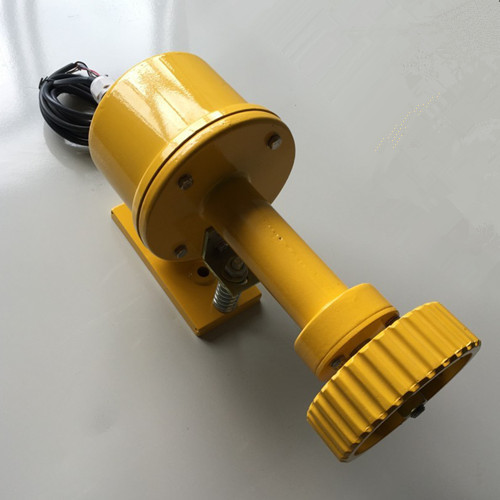

HG-SJ打滑開關
概述
HG-SJ打滑開關又速度監控儀用于對輸送機帶速進行檢測的新型裝置，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針方向旋轉電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，對帶速進行實時檢測，已廣泛用于輸送系統中的膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。
技術參數
1 、環境溫度：-20℃-50℃
2、相對濕度：不大于80℃
3、主要工作電壓：AC220V±10% 50Hz
4、輸入信號+10mV-10V
5、測速范圍：20—999r/min
6、整機功率：＜15W
7、觸點數量：常開型、常閉型
8、觸點容量:AC380V 2A
HG-SJ打滑開關、速度監控儀
拉繩開關DZM-HQ-LBC316
技術指標
環境溫度：-15℃-- +65℃；相對濕度：不大于80%
工作電壓：AC 220V±10%<
測速范圍：20 -- 999轉/分鐘；帶速 0.6 -- 9.9米/秒
整體功耗：<15W
觸點容量：二線開關 1A /220V ；四線開關 5A/380V （購買時注明）
開關形式：常閉型（可選常開型）
防護等級：IP65 有良好的抗震動性，有較好的防水性。
適用場所
適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業。
，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。傳真：0537-2228358
