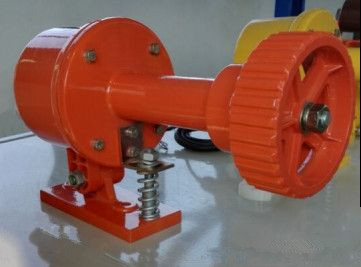

產品名稱：BDH-III打滑開關工作原理

產品型號：BDH-III

所屬類別：打滑開關 > 防爆打滑開關

BDH-III主要技術指標：

DH-3系列打滑開關（又名堵轉開關、低速開關），非接觸感應原理工作。該產品對電機及機械轉動裝置（提

升機、斗提機、皮帶機、鏈式輸送機、螺旋輸送機等）常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈

（帶）脫落、轉動軸斷裂等電器、機械工藝出現的故障均能有效及時地停機處理，達到維護設備、保障生產的目

的。廣泛應用于水泥、煤礦、電力、糧食等行業。

二、主要特點：

1、非接觸接近探測器，無運動部件、無磨損、安全壽命長、維護費用低。

2、一顆螺栓固定，安裝簡單。

3、一體化結構，免設置、調試。

4、既可用于設備保護，也可為工業控制計算機提供“轉動”信號。

5、兩線制接線。AC220V供電（DH—A型）和DC15V—24V供電（DH—D型）兩種。

技術參數：

1、BDH-III型供電電壓：交流220V±22V。用配套供貨的AC220V交流繼電器作負荷。

DH—D型供電電壓：直流15V—24V。用DC12V直流繼電器作負載。

2、檢測轉速范圍：（8～1500）轉/分（轉速低于8轉/分時，可增加“信號生成點”。

3、斷開時間：正常運轉時一轉時間的兩倍，并限于（0.4～8）秒之間。

4、打滑開關與檢測目標距離：近距離間隔（1～8）mm。

5、加貼“信號生成點”時，薄片厚度：≥2mm。

6、工作環境：-30℃～+50℃

打滑檢測器開關技術參數

1、適用帶速：0.8-3.5米/秒

2、供電電源：AC380V（AC220V）2A

3、絕緣電阻：≥20MΩ

4、觸點數量：一開一閉兩組觸點，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，雙向動作

5、觸點容量：電壓500V以下，電流2A以下

6、觸點壽命：不大于10萬次

7、打滑率：25~30%（可依用戶要求而定）

8、工作環境：-30~+60

9、防護等級：IP54

工作原理：

DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存

在“不平整處”，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處”（軸、輪的端面平

整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點”（在被檢測的面上加貼一小塊薄金屬片）即

可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀

態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電

容的變化周期明顯變長，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，此周期如超過正常變化周期的兩倍之多，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，打滑開關將由閉合狀態轉為斷開。打滑開關如

按“設備保護接線參考圖”接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖”接線時，可用來檢測“轉

動”。
