粉塵防爆BNTC防爆打滑檢測裝置工作原理
當觸輪隨膠帶機運行而帶動速度內的脈沖盤，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接，直接與控制回路串連即可。
【詳細說明】
粉塵防爆BNTC防爆打滑檢測裝置工作原理
當觸輪隨膠帶機運行而帶動速度內的脈沖盤，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接，直接與控制回路串連即可。

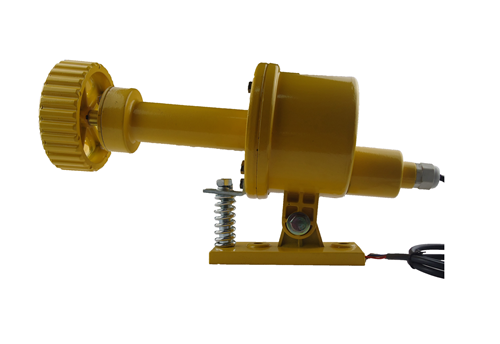

結構特性 觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。
鑄鋁外殼，連接處配有密封圈，具有較好的防水性。
技術準確，工作穩定。
計數開關的預置數可根據用戶需要進行設置。
技術指標 環境溫度：-15℃&mash; +65℃；相對濕度：不大于80
工作電壓：AC 220V&plun;10<
測速范圍：20 &mash; 999轉/分鐘；帶速0.6 &mash; 9.9米/秒
整體功耗：<15W
觸點容量：二線開關1A /220V； 四線開關/380V（購買時注明）
開關形式：常閉型（可選常開型）
防護等級：IP65有良好的抗震動性，有較好的防水性
適用場所 適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業
主要技術參數
a.工作電壓 AC 220V/380V&plun;10 50Hz
b.輸入信號 10mV～10V
c.測速范圍 1.25m/s 1.6m/s 2.5m/s
.整機功耗 <15W
e.觸點容量 AC 380V 2A
工作電壓：AC220V,檢測速度范圍:0.1~9.9米/秒,打滑率設定范圍:20-30
結構特性：
1.本機由控制箱與傳感器兩部份組成，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。
工作電源：AC220V 頻率 50-60Hz
2、溫度范圍：-20℃～+70℃
3、啟動延時：約10秒鐘
4、觸點容量：240V/AC,3A,輸出值一組常開,一組常閉
5、轉 速: 30-100轉/分.

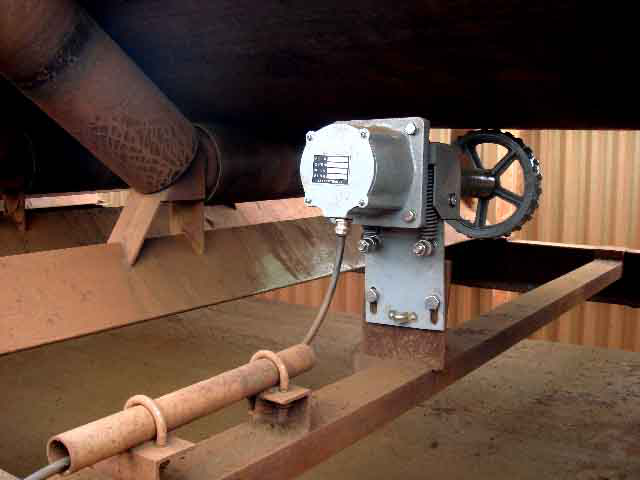

安裝說明：粉塵防爆BNTC防爆打滑檢測裝置
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
安裝后應滿足下述要求：報價
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上一厚度為7mm鐵片作感應面。感應面面積大于開關感應面（出廠時已配感應面）
