雙向拉繩開關又名雙向拉線開關、皮帶輸送機急停設置、帶式輸送機保護裝置。雙向拉線開關FXK-1-3A是我廠銷售的拉繩開關、所有型號均是自己進行生產、技術進行嚴格把關，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，確保每次出廠的都是良品。

山東卓信電氣有限公司秉承以誠信求生存、以創新求發展、以市場為向導、以技術創新為主體、以管理促效益、以質量贏市場，以服務贏口碑的企業理念，攜手與廣大新老客戶共贏美好明天。把客戶的愿望變成現實。 大家有任何關于公司和產品的問題需要咨詢，歡迎隨時我。

拉線開關FXK-1-3A生產

技術參數

雙向拉繩開關報價

雙向拉繩開關應用范圍：


常規皮帶輸送機


梭式輸送機


裙邊式給料輸送機


斗式提升機


包裝生產線


堆料/取料系統，起重機，挖掘機


輪船裝卸系統


水平給料機


基本參數：


開關額定值：10A/500V。


鎖定角度：20⪚；動作角度20⪚


拉力：3至8公斤。


具有手動和自動兩種。


防護等級：IP67


結構特點：


拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端


通用的安裝設計使拉線開關既可安裝在輸送機的縱梁頂部也可安裝在其兩側

結構特征與工作原理：


拉繩開關開關采用回轉式凸輪結構，當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出警示信號和停機信號。復位方式I型為自動復位，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。

雙向拉繩開關摘要：


隨著煤礦生產規模的擴大和生產數字化程度的提高,對煤礦生產的要求也在不斷提高,作為煤礦生產運輸設備的膠帶輸送機,其可靠的運行顯得非常重要。本文以礦用膠帶輸送機常見故障為研究對象,針對目前礦用膠帶輸送機保護種類不全、可靠性低等問題,結合單片機和傳感器技術,對膠帶輸送機的保護系統進行了設計,研究膠帶輸送機打滑、超溫、跑偏、堆煤、煙霧等常見故障的發生機理,設計可行的傳感器檢測方法,通過單片機對膠帶輸送機故障進行警示和控制膠帶輸送機停機及相關保護裝置動作。

安裝說明：

1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。

2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。

3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。

4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。

5、接線：拉繩開關出廠時配有長度1.2米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是停機信號。

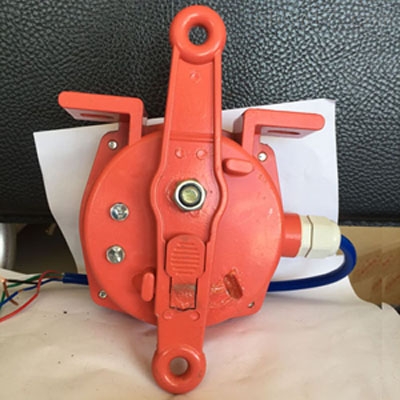

CLW-R-SX雙向拉繩開關

概述：

雙向拉繩開關是用于膠帶運輸機現場緊急事故停機的一種保護裝置。當緊急事故發生時，雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，在現場任意處啟動拉繩開關，均可發出停機信號。

使用條件：

環境溫度：-40℃～+80℃
相對濕度：不大于90
大氣壓力：80～110kpa
海撥高度不超過2000m
使用壽命：開關動作10萬次
絕緣電壓：ACl000V試驗1分鐘

技術指標：

觸點容量：≤380V ≤
觸點數量：兩個常開 兩個常閉
工作行程：15&plun;2mm
極限行程：20&plun;2mm
防護等級：IP65
重量：1.3kg
復位方式：手動復位
