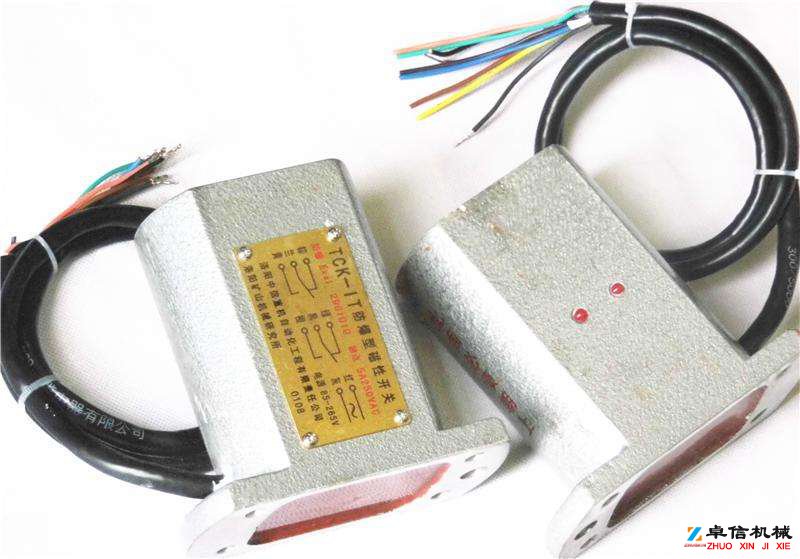

TCK-4T 礦用防爆磁性開關 井筒磁開關

TCK-1T磁性開關，TCK-2T磁性開關，TCK-3T磁性開關，TCK-4T礦用磁性開關

礦井提升機專用磁性開關，是提升容器的位置感應元件。

TCK系列磁性開關使用說明書

一 原理

TCK系列磁性開關是非機械接觸磁性接近開關。它由磁傳感器和電子電路及輸出開關組成。當磁性檢測體永磁鐵進入TCK開關磁傳感器的感應區域，靠磁場作用，TCK開關動作，輸出開關信號。輸出信號反映檢測體的位置、運動方向，作控制系統的行程控制信號。

TCK系列磁性開關有通用型和防爆特殊型兩類、四種型號產品：

TCK-1型磁性開關；

TCK-2型磁性開關；

TCK-3型和TCK-4型保持式磁性開關。

TCK-1型磁性開關，當外界S極磁場作用于磁傳感器時，開關動作，轉換2秒。靜止作用時，處于轉換狀態，失去磁場作用，自動復位。類似一般機械式瞬時動作型按鈕開關，按壓轉換，釋放則自動復位。

TCK-2型磁性開關，能識別磁場運動方向。磁傳感器檢測到外界作用磁場N-S極方向磁場過零時，開關動作，轉換2秒。靜止該過零點時，處于轉換狀態，失去外界磁場作用，自動復位。S-N極方向磁場過零不轉換。

TCK-3型和TCK-4型保持式磁性開關，其作用磁場形式不同。

TCK-3型保持式磁性開關有兩個狀態，能保持。當外界S極磁場自下而上作用于磁傳感器時，開關轉換動觸點與上端接通，指示紅燈亮，此狀態被保持。即使失去外界磁場作用、開關上電、失電，仍保持此狀態。當外界有S極磁場自上而下作用于磁傳感器時，轉換動觸點與下端接通，指示綠燈亮，并一直保持這種狀態，直至下次自下而上動作。S極磁場上下作用3型磁開關，磁開關轉換動作并能保持各個狀態，類似用力上下?lián)軇訖C械式鈕子開關一樣。

TCK-4型保持式磁性開關，磁傳感器檢測到外界作用磁場N-S極方向磁場過零時，開關轉換動觸點與上端接通，指示紅燈亮，此狀態被保持。當外界作用磁場S-N極方向磁場過零時，開關轉換動觸點與下端接通，指示綠燈亮，并一直保持這種狀態。TCK-4型磁性開關具有準確的窄窗孔磁場過零轉換特性，定位精度高。

TCK磁性開關原理框圖如圖1。它們使用了靈敏可靠的磁傳感器和微電子器件，具有高的磁靈敏度、高的分辨率和寬的反應頻率。電路設計采用了冗余結構和高抗干擾技術，采用了開關電源，電源電壓為50～60Hz  85～265VAC。全部電路由環氧樹脂固化在鑄鋁或鑄銅開關殼內，全密封、防水、抗砸。TCK磁性開關由于綜合采用了一系列設計技術和工藝技術，所以取得了較高的技術指標和性能，適用于各種礦井。能在礦井井筒中不用維修，在礦井單繩和多繩提升機上使用TCK磁性開關有兩種方法：永磁鐵磁場源法和鋼絲繩磁場源法。這兩種用法都是直接檢測提升容器實際所處位置。可以同時使用這兩種方法，配合電氣控制設備，保障提升機準確運行。本說明主要介紹這兩種使用方法。

 二 產品型號規格和結構

TCK系列磁性開關產品型號規格         表1

名  稱

型  號

電源電壓

輸出方式

通用性磁性開關

TCK-1P

TCK-2P

 85V～265V

 兩組轉換電磁繼電器觸點

通用性保持式 磁性開關TCK-3P

TCK-4P

防爆特殊型   磁性開關

TCK-1T

TCK-2T

 85V～153V

兩組轉換電磁繼電器觸點

TCK-4T 礦用防爆磁性開關 井筒磁開關生產【山東卓信電氣】

是多少？性比價

買家必讀

收到貨時，無論包裝是否破損，務必當面檢查物品是否完好及缺少，有任何問題，立即與我取得。

本公司承諾:誠信待人，我們是生產，做的是發生意，均以zui低出報價，沒有暴利。低價位,高品質。1年品質保證。

物流：順豐速運、申通快遞、圓通快遞、中通快遞、天天快運、EMS郵政速運及公鐵聯運。 購買需知：

本公司上傳產品型號規格有限，產品型號規格有多種，詳情請來電資詢。

購買需知：

本公司上傳產品型號規格有限，產品型號規格有多種，詳情請來電資詢。

山東卓信電氣有限公司為創造，提高企業知名度，樹立企業形象，我們本著一切追求高質量，用戶滿意為宗旨的精神，以zui的、zui周到的服務、zui可靠的產品質量的原則向您鄭重承諾：

產品質量承諾：

1、 產品的制造和檢測均有質量記錄和檢測資料。

2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

產品承諾：

1、為了保證產品的高可靠性和性，卓信生產的產品選材均選用國內或國際產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以zui的提供給貴方。

交貨期承諾：

產品交貨期：一般常規格產品，，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

售前服務

一、 提供技術咨詢：我們會在zui快的時間以內，根據您的需要為您提供任何技術及方面的咨詢及時對于您所關心的任何問題給予快速回復等等。

二、提供考察接待：我們歡迎您隨時隨地蒞臨公司現場考察，并為您提供任何便利條件。

售中服務

一、 無論您是國外的客戶還是國內的客戶，無論您是我們的老客戶還是我們的新朋友，無論您的合同經額是大還是小，我們都將誠信、公平、熱情、嚴謹?shù)赝粚Υ?/span>

二、 我們保證守時、保質、保量地嚴格執行合同規定的各項條款，并且為客戶提供的服務等。

售后服務

自購買之日起,卓信銷售的產品非人為因素，質保 一年

發貨方式：順豐速運、申通快遞、圓通快遞、中通快遞、天天快運、EMS郵政速運及公鐵聯運。

購買需知：

本公司上傳產品型號規格有限，產品型號規格有多種，詳情請來電資詢。

卓信生產的各規格接近開關檢測距離：zui大120MM
電壓：直流10-30V、交流24-240V電壓可選
輸出：NPN、PNP、NPN+PNP
狀態：NO常開、NC常閉、NO+NC常開加常閉
外徑：Φ4、M5、M8、M12、M18、M20、M24、M30、M34、M35、M38、M40、M48，另方形尺寸規格較多請來電詳詢 ：附加要求可按需定制，個性化處理

直流三線NPN,PNP，常開，常閉，直流二線，常開，常閉，交流常開，常閉，直流四線常開加常閉等規格系列等產品

產品性能：

卓信公司可根據客戶要求定制各種規格產品：

防水，防油，防爆，抗干擾，抗震，耐高溫，耐底溫，耐油，耐腐蝕，耐高壓，耐酸堿

廣泛應用于世界各國的不同行業，包括汽車制造、電力、食品飲料、石油化工、冶金、煙草、航空航天、機械、紡織、造紙、印刷、包裝、軌道交通、物流、水泥建材、造船、電線及電纜制造、采礦和市政等行業，成為深受用戶信賴的選品牌。

購買山東卓信產品請認準G/卓信商標，產品有防偽標示，請注意購買卓信，使用方便，質量可靠。如有任何技術問題，請，您的寶貴意見，就是我們品質的進步，產品的創新！山東卓信力創*的品質，*的品牌，為廣大客戶提供更的產品，的服務！請放心購買！

所有版權為山東卓信電氣有限公司
