【詳細說明】

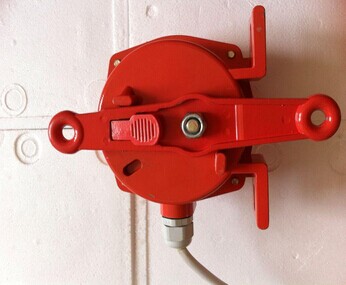

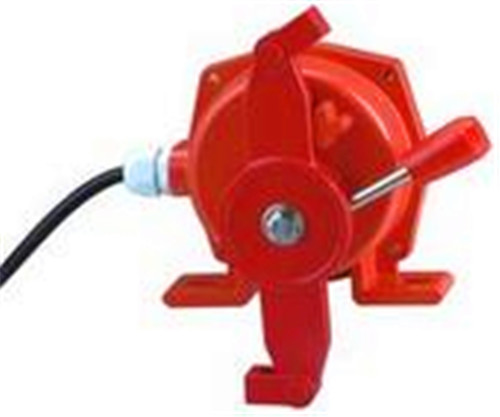

BX5700B自動拉繩開關，拉線開關
BX5700B自動拉繩開關，拉線開關，位置開關
BX5700B【HANGRON/卓信】
BX5700B用于皮帶輸送機發生事故時，能緊急停止輸送機的一種開關。當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。廣泛用于煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種皮帶輸送設備
觸發后自動復位，操作簡單；雙軸承傳動結構；防護等級高達IP67(根據GB4208-93)，能完全防止粉塵和流水的侵蝕 ；電氣壽命50萬次（微動開關）；機械壽命2000萬次。
雙向拉繩開關安裝于皮帶輸送機的兩側，用紅色覆塑鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線 任意處拉動鋼絲繩，鋼絲繩拉動控制桿旋轉，通過傳動軸使凸輪發生位移，驅動微動開關切斷控制回路，輸送機停止運行。
本開關采用國際ling先的雙軸承結構設計，避免拉繩開關動作時傳動軸直接摩擦殼體或銅套，出現密封不嚴或卡死的情況。
傳動軸采用SUS304不銹鋼材質，抗腐蝕能力更強。
本開關有設計新穎、穩定可靠、防護等級高、長壽命等特點。
參數
防護等級： IP67
纜繩所需張力： 49&plun;10N(5&plun;1kgf)
接 點 數： 2（1a+1b）
接點容量： 250V AC
接 線 口： 6~12mm電纜
適用溫度： -20℃~+60℃
安裝：拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便：
1、將拉繩開關固定在安裝支架上。
2、一臺開關兩側的鋼絲繩距離均為30m左右，采用直徑為Φ3的涂塑鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關復位的影響，每隔2.5m在機架上裝一個托環，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，
我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定) ，在不影響正常使用下用緊線器將兩側拉繩張緊，并確保兩側張力均衡。
（注：對于爬坡段輸送機，應盡量縮短開關間距及拉繩長度。）
售后服務承諾：
1、服務宗旨：快速、果斷、準確、周到、徹底
2、服務目標：服務質量贏得用戶滿意
3、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，與技術員協商或返廠維修。
服務宗旨：信譽*、貨真價實、服務、交易公平、互惠互利、共同發展
我們所追求的是：
1.的產品，使客戶有多樣選擇，及滿足所有的需要，不致東拼西湊來完成所有的采購需求。
2.良好的品質， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們?cè)谶x擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，使客戶銷售出去的產品有信心，避免了因?yàn)樾×慵呐涮锥w退貨。
3.合理的，市場機制合理，使得產品銷售的性價比得以提高。
4.準時的交期，配合客戶的需求，以避免客戶因?yàn)榱憬M件的延誤交貨而錯失商機。
5.的技術，從事拉繩開關開關17年的生產經驗，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，及國外大廠OEM生產技術來支持客戶的需求。
