【詳細說明】
廣西跑偏開關JYB/PK 電廠跑偏開關
現貨廣西跑偏開關JYB/PK 電廠跑偏開關
廣西跑偏開關JYB/PK 電廠跑偏開關【HANGRON/卓信】

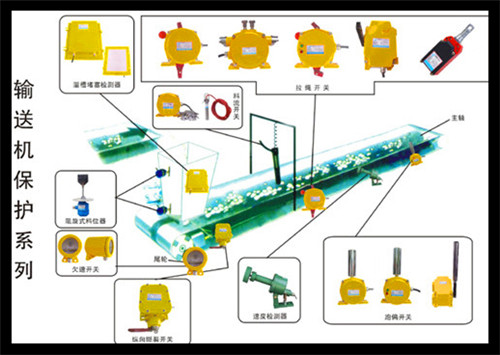

兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。廣西跑偏開關JYB/PK 電廠跑偏開關圖
跑偏開關JYB/PK技術參數
跑偏開關設備描述：
通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動SPT警示微動開關。如果繼續偏離到停機角度，觸動另一組觸點，輸送機就會保護性停機。
通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
堅固的鑄鋁外殼，
兩級跑偏開關安裝和調整
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，防護標準IP65，特殊的環境可選特殊的表面處理。
動作桿軸承額定轉速5000轉／分，適合于皮帶速度小于6.35米／秒。
動作桿法向角調節范圍為22.5。
法向夾角為10。時警示觸點動作，法向夾角為30。時停機觸點動作。
PK系列兩種跑偏開關的工作性能原理相同，都具有兩種動作功能，動作用于警示，二級動作用于自動停機。
HFKPT1系列兩級跑偏開關系我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。
技術參數：
1．使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85
2． 主要參數見下表
型 號
動作角度
極限角度
輸出方式
負載 電流
復位方式
可靠性
重量(Kg)
二級
常開
常閉
PK-12-30
12⪚
30⪚
70⪚
1
1
自動復位
≥106次
2.5
PK-10-45
10⪚
45⪚
70⪚
1
1
PK-20-35
20⪚
35⪚
70⪚
1
1
當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出警示信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。
2． 主要參數見下表
型 號
動作角度
極限角度
輸出方式
負載 電流
復位方式
可靠性
重量(Kg)
二級
常開
常閉
HFKPT1-12-30
12⪚
30⪚
70⪚
1
1
自動復位
≥106次
2.5
結構特點：
1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。
