NST1-12-30，防爆跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。
【詳細說明】

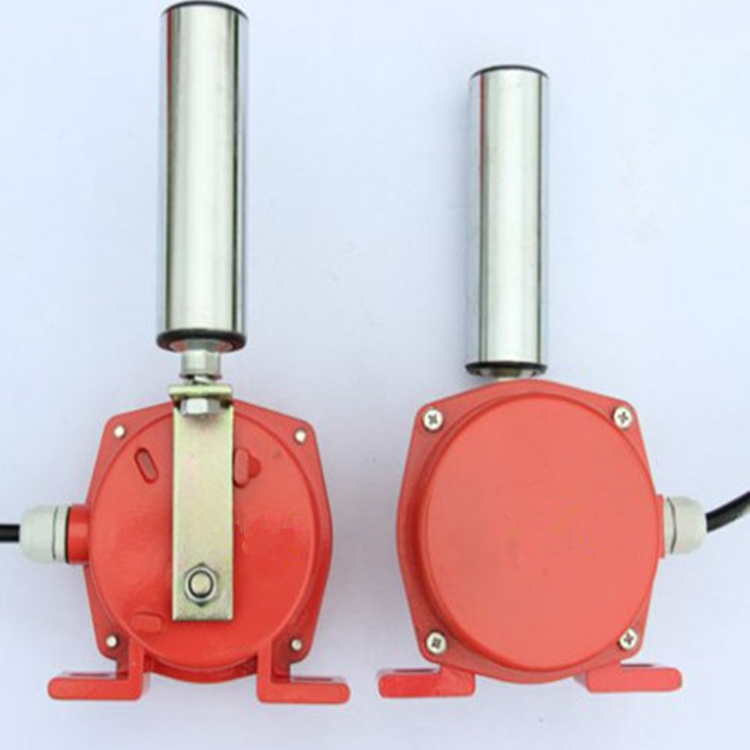

NST1-12-30，防爆跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。NST1-12-30，防爆跑偏開關圖
二、技術參數
1， 使用環境條件
a 環境溫度-30~+50&orm;C
b 相對濕度不大于85
2， 主要參數見下表
參數
型號
動作角度
極限角度
動作力（kg）
觸點數量
觸點容量
復位方式
可靠性
重量（KG）
常開
常閉
NST1-12-30
12&orm;
30&orm;
70&orm;
2
2
AC380V
自動復位
>10六次方
3.5
NST1-10-45
10&orm;
45&orm;
70&orm;
NST1-20-35
20&orm;
35&orm;
70&orm;
三、結構特點
1， 本機采用鋁合金壓鑄殼體、強度高、重量輕；
2， 外殼防護等級達IP65，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，可在惡劣環境中長期工作；
3， 機內采用進口行程開關，觸點容量大、動作靈敏、可靠。
四、工作原理
當運動中的膠帶發生跑偏時，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，兩組開關信號可分別用于告警或停機。

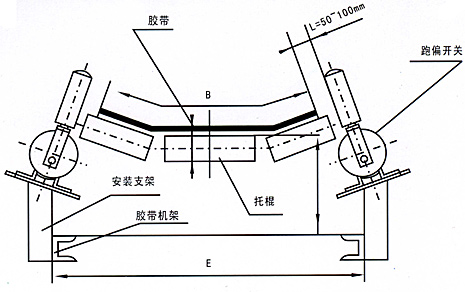

五、安裝調整
1， 將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2， 立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;
3， 膠帶位于立輥下端1/3處；
4， 每100m膠帶可安裝跑偏開關3對（6臺）。
