【詳細說明】
PK-10-45跑偏開關，糾偏開關，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，防偏開關是多少
PK-10-45跑偏開關，糾偏開關，防偏開關【卓信制造】
技術參數
山東卓信的采用鋁鋅壓鑄材質鑄造，結構簡單實用、性能穩定可靠，具有防爆、防塵、防震、防潮的特點，且安裝方便，免維護，使用壽命長，廣泛用于礦山、冶金、電力、煤巖、鋼鐵、石油、化工等行業。
PK系列兩級跑偏開關
一． 概述
PK系列兩級跑偏開關系我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。
三． 技術參數：
1． 使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85
2． 主要參數見下表
型 號
動作角度
極限角度
輸出方式
負載 電流
復位方式
可靠性
重量(Kg)
二級
常開
常閉
PK-12-30
12?
30?
70?
1
1
自動復位
≥106次
2.5
PK-10-45
10?
45?
70?
1
1
PK-20-35
20?
35?
70?
1
1
四． 結構特點：
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP65，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，可在惡劣環境下長期工作。

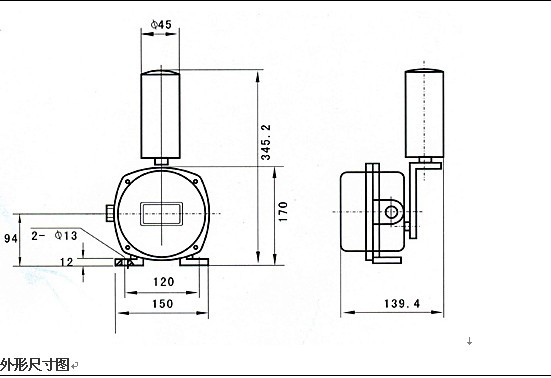

3． 本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。
五． 工作原理 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。

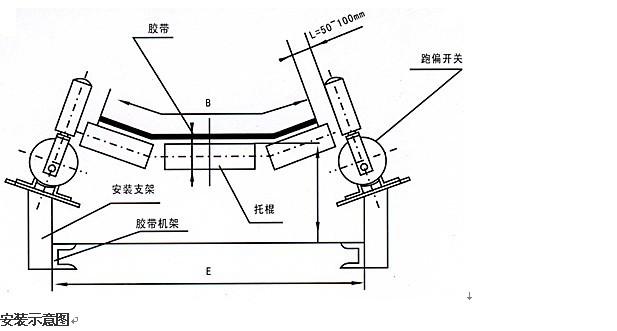

六．安裝調整
1．將跑偏開關固定在支架上，然后安裝在膠帶機上。
2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3．立輥下端1/3處。
4．每100m膠帶可安裝跑偏開關3對(6臺)詳見圖6。
