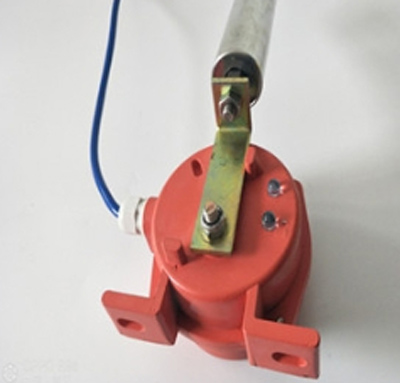

兩級跑偏開關GHPK-12-30、GHPK-10-45

皮帶機輸送保護、防偏開關、GHPK-12-30、GHPK-10-45、GHPK-20-35

一、概述：

兩級跑偏開關用于輸送機膠帶跑偏的檢測，接線方式： 1.將輸入控制器端子與探測器端子對應相接； 2.輸出端子與聯動設備的連接； 3.當排風扇等感性設備滿足小于等于5A/220VAV條件時，可直接與輸出端子相連，但盡可能的避免負載設備直接與輸出端子相連，當負載設備大于5A/220VAV時，必須外接轉接設備； 5.控制器、探測器要保證可靠的接地； 6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。，防止由于膠帶跑偏而造成物料溢出等故障；

 本機廣泛應用礦山、電力及化工等行業的運輸系統中。

二、型號含義

GH-單位代號;

PK-產品代號;

口-產品代號

三、技術參數

1、使用環境條件

a.環境溫度 -30℃～ +50℃

b.相對濕度 不大于85%

2、主要參數見下表

四、結構特點

型號參數 動作角度 根限角度 觸點數量 觸點容量 復位方式 可靠性 重量（kg）

一級 二級 常開 常閉

GHPK-12-30 12° 30° 70° 2 2 AC 380V 5A 自動 >106次 3.5

GHPK-10-45 10° 45° 70° 2 2 AC 380V 5A 自動 >106次 3.5

GHPK-20-35 20° 35° 70° 2 2 AC 380V 5A 自動 >106次 3.5

 1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

2、外殼防護等級達IP65,可在惡劣環境中長期工作；

3、機內采用進口行程開關，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，觸點容量大、動作靈敏、可靠；

五、工作原理

      當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。膠帶機恢復正常運行后，立輥自動復位。

六、安裝調整

1、將跑偏開關固定在支架上，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，然后安裝在膠帶機架上；

 2、立輥軸線與膠帶平面相垂直，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，立輥與膠帶邊緣距離為L=50-100mm；

3、膠帶位于立輥下端1/3處；

4、每100m膠帶可安裝跑偏開關3對（6臺）
