產品名稱：HFKPT1-12-30二級跑偏開關

產品型號：HFKPT1-12-30、HFKPT1-20-35

所屬類別：兩級跑偏開關 > 跑偏開關

詳細說明

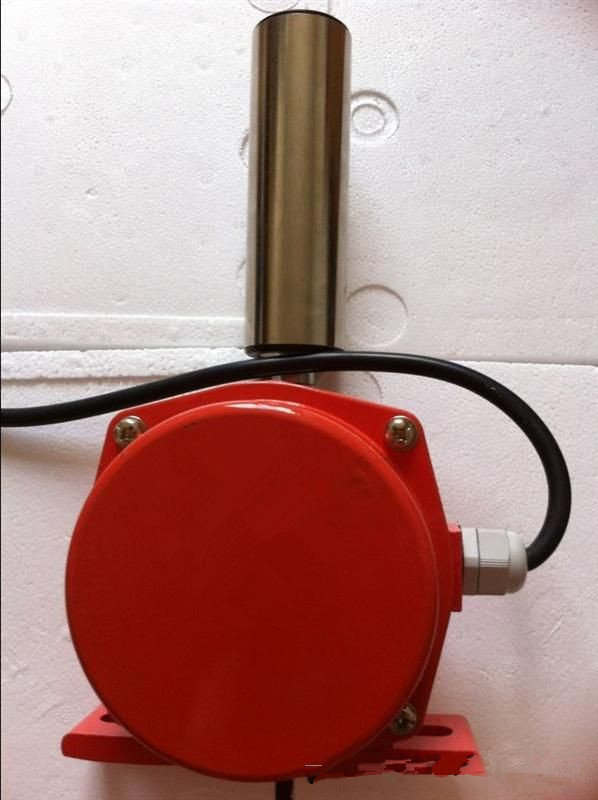

HFKPT1-12-30二級跑偏開關

HFKPT1-12-30、HFKPT1-20-35、常開常閉、XLPP-12-30、XLPP-20-45、一開一閉、兩常開、兩常閉、DPK-12-30、DPK-20-35、DPK-10-45、兩級跑偏開關

雙向拉繩開關結構特點

本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

外殼防護等級達IP67,密封性好，防水、防塵，可在惡劣環境中工作；

觸點容量大，動作靈敏、可靠。

技術指標

開關觸點容量：2個SPDT（單刀雙擲開關），兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，10A/500V極限角度：60°

法向報警角度：在偏離垂直方向22.5°內可調節。

防護等級：IP67

可靠性：>10000000次

工作原理

當運行中的膠帶發生跑偏現象時，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，膠帶機復位正常運行后，立棍自動復位

結構特性

通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。

堅固的鑄鋁外殼、防護等級NEMA4，特殊的環境可選特殊的表面處理。

動作桿軸承額定轉速5000轉/分，適合于皮帶速度小于6.35/秒

密封性好，具有防塵、防震、防腐等優點

法向夾角為10°時報警觸點動作，法向夾角為20°時停機觸點動作。

適用場所

各種皮帶輸送機、港口裝卸系統等

LLD1-S、JPK2-S、JPKJ-S、JSB-KPP-S、LLD1-Z、JPK2-Z、JPKJ-Z、JSB-KPP-Z、LLD2-1、LLD2-2、LLD2-3、HHTSD-1、LLD7、YHFPK、DFP、XLPP-J-12-30、XLPP-J-20-45、兩級跑偏開關

 定貨須知

本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明；

 安裝支架、覆塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購。
