產品型號：YHZL-II
詳細說明

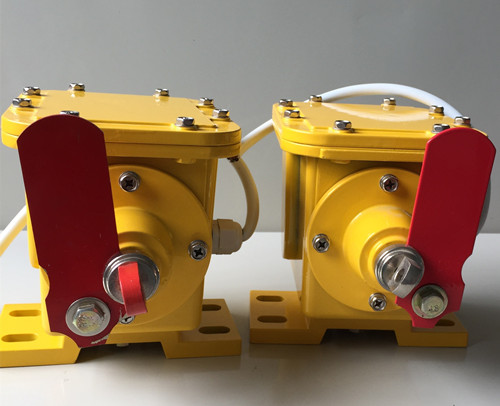

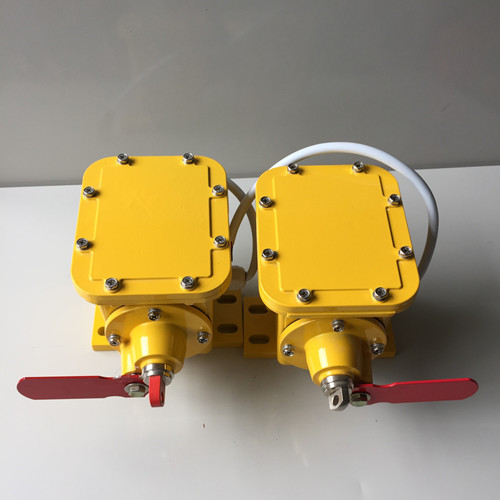

縱向撕裂開關YHZL-II
縱向撕裂開關YHZL-II在傳送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時，撕裂開關能給監視人員提供報警信號或關閉輸送機。撕裂開關成對安裝在傳送帶兩測，由兩段乙浠外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上；另一端連接在撕裂開關的拉環，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來、掃落到航空鋼絲繩時，航空鋼絲繩拉動撕裂開關拉環使其動作.
縱向撕裂開關型號
YHZL-I、YHZL-II
ZL-II、ZL
SL-B、SL-A
我公司主營產品：接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、氣動元件、礦用電器、起重機配件、凸輪控制器、主令控制器、行程限位開關、兩級跑偏開關、雙向拉繩開關、速度檢測器、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、欠速開關、堆煤開關、煤流開關、傾斜開關、縱向撕裂開關、皮帶輸送裝置控制柜、礦用聲光報警器、聲光組合信號器等自動化工控。
概述
在皮帶出現由于撕裂、戳穿、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。
工作原理
在傳送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時，撕裂開關能給監視人員提供報警信號或關閉輸送機。撕裂開關成對安裝在傳送帶兩測，由兩段乙浠外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上；另一端連接在撕裂開關的拉環，兩段航空鋼絲繩在傳送帶下形成一個監控面，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，當物體或撕裂的皮帶懸吊下來、掃落到航空鋼絲繩時，航空鋼絲繩拉動撕裂開關拉環使其動作，撕裂開關發出警報信號或停機信號。
結構特征
結果簡單、牢固、不需要經常維護。
帶防腐層的鑄鋁外殼
重載微型開關觸點
靈敏度高，作用力只需0.9Kg即可觸發開關
帶自鎖功能，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，方便維護。
技術指標
接點容量：10A/125，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，250V或480V（AC）。
防護等級：IP67 殼體防塵、防腐、防雨，適合室外安裝。
開關數量：2個常開、2個常閉
開關可根據用戶需要接成常開或常閉形式。
環境溫度：-20 -- 60℃
縱向撕裂開關YHZL-I、YHZL-II
，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。傳真：0537-2228358
