產品名稱：JHSL型縱向撕裂保護開關JHSL-A

產品型號：JHSL-A

所屬類別：撕裂開關

詳細說明

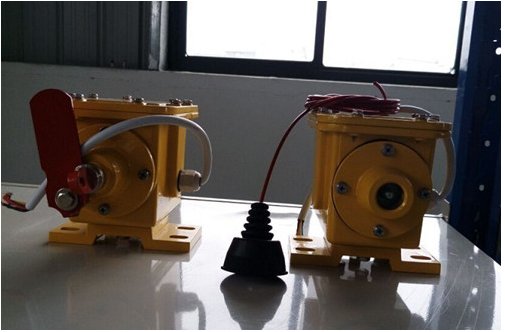

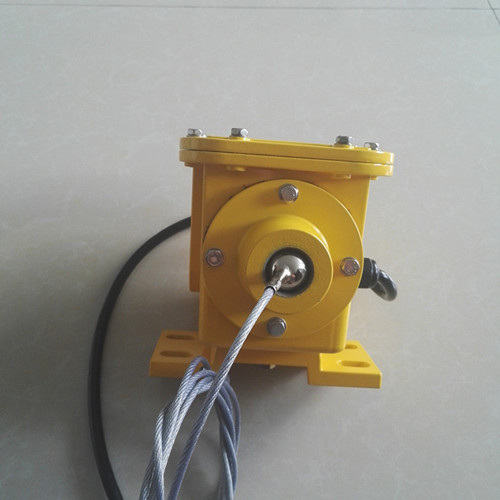

JHSL型縱向撕裂保護開關JHSL-A

型號：JHSL-A、JHSL-B

產品名稱：縱向撕裂保護開關，輸送帶防撕裂開關

一、概述
JHSL型縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，采用本裝置，可防止事故的擴大。
由于本機性能可靠，防護等級高，完全適合在較惡劣的環境中工作，已廣泛應用在冶金、電力、煤炭、化工、港口及水泥等行業。
二、技術參數
1.無腐蝕金屬或破壞絕緣的氣體環境中
2.環境溫度 -20℃～60℃
3.相對濕度 ≤95%
4.動作力 70～110N
5.防護等級 IP67
6.輸出接點 兩常開兩常閉兩組接點
7.接點容量 AC380V 3A
8.絕緣電阻 100MΩ

三.結構與原理
本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為兩組開關體，縱向撕裂保護開關安裝在落料槽下部，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，上行膠帶的下面。運行時，當有尖銳物料穿透膠帶后，擠壓感知體—鋼絲繩，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，鋼絲繩受力后拉動兩端開關體內的滑塊，使其移位而啟動微動開關，輸出停機信號。故障排除后，將滑塊放回原位，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，輸送機可重新啟動。

撕裂保護開關型號

YHDL-2、YHZL、ZL-A、

ZL-B、YHZL-2、SL-A、

SL-B、SLKG-200HL、

PDSL-160K/HB、HFS-A、

HFS-B，YPSL-A，

YPZLD-10A、SLKG-120-25、

ZXSL-A-II、ZXSL-A-I、

ZXSL-B-II、ZXSL-B-I、FSZL
