JYB/GZL-Z-A光電檢測縱向撕裂保護裝置，本保護裝置適用于煤礦井上、電廠、碼頭、冶金、水泥等各種型號膠帶運輸機膠帶縱向撕裂的保護。在皮帶出現撕裂、戳破；絞結處損壞或者鋒利物凸出皮帶時，撕裂裝置能發出警示信號和停機信號。
【詳細說明】
JJYB/GZL-Z-A光電檢測縱向撕裂保護裝置
YB/GZL-Z-A光電檢測縱向撕裂保護裝置，本保護裝置適用于煤礦井上、電廠、碼頭、冶金、水泥等各種型號膠帶運輸機膠帶縱向撕裂的保護。在皮帶出現撕裂、戳破；絞結處損壞或者鋒利物凸出皮帶時，撕裂裝置能發出警示信號和停機信號。
山東卓信電氣生產拉繩開關，跑偏開關，打滑開關，縱向撕裂開關，溜槽堵塞保護開關等，質量有保障，。
JYB/GZL-Z-A
技術參數：
開關觸點：2常開、2常閉 開關觸點容量：AC380V／
工作電壓： AC220V 檢測型式：紅外光源
使用環境：&mash;30?+60? 復位方式：手動復位
傾角調整：10?&mash;45? 動作力：1～5kg
防護等級：IP65
通訊接口：RS485符合MOBUS協議(用戶選配)
通風距離：雙絞線1．2公里，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，光纜50公里
設備描述：
該保護裝置安裝于機頭、機尾及有溜槽下料口的附近，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，裝置有檢測傳感器和控制箱兩部份組成，FSZL-K縱向撕裂檢測器，縱向撕裂開關，FSZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，FSZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，傳感器采用大功率紅外線檢測手段，并能根據各種不 同規格的膠帶機調整傾角度，其通用性強，適用于各種不同規格的膠帶機。安裝方便，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，無須對膠帶機機架進行加工。控制箱面板設有自校按鈕，便于自檢。外殼采用鑄件結構。光電檢測采用膠管密封，塵土和物料附著不影響靈敏度。一臺控制箱zui多可與1-4套配套使用。
JYB/GZL-Z-A

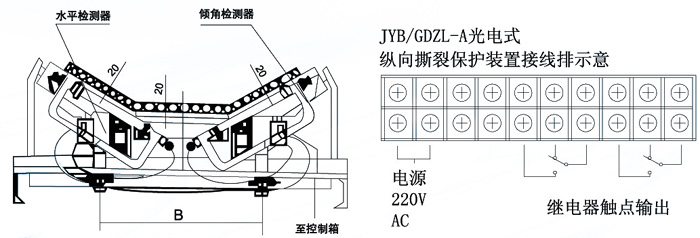

安裝與接線圖
